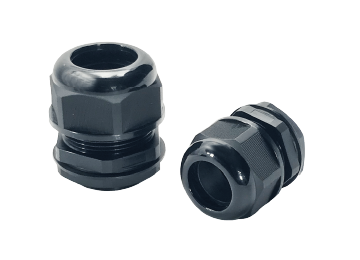

電纜固定頭
什麼是電纜固定頭？
可用於精密機械設備、各類配電盤、控制箱、船舶電氣、戶外設備的電線電纜之固定和保護。
水氣侵入會讓絕緣性能下降，電子產品壽命降低，使用電纜固定頭可讓電纜出線孔保持密封及防水防塵。
並避免危險氣體進入儀錶或接線箱造成線路短路或爆炸。
電纜固定頭-特色
防水尼龍電纜固定頭，具有夾緊爪及夾緊圈之設計。
抗拉力、可防水、防塵、耐弱酸、酒精、油及一般溶劑。
規格
| 色 | 黑 |
|---|---|
| 材質 | NYLON 66、EPDM 耐候橡膠製 |
| 溫度範圍 | -40℃～100℃ |
| 防水等級 | IP68 |
| 認証 | UL、RoHS、REACH |
| 防火耐燃等級 | UL94V-2（UL94V-0） |
關於防火耐燃等級UL94 V-0/V-1/V-2
試驗方法：垂直燃燒試驗（20mm）
將測試樣品（長度125±5mm × 寬13.0±0.5mm）垂直保持，並從下方以20mm長的火焰燃燒10秒鐘。
如果燃燒在30秒內停止，則將其再燃燒10秒鐘。
判斷標準
| 判斷標準 | 等級 | ||
|---|---|---|---|
| V-0 | V-1 | V-2 | |
| 各樣品的燃燒時間 | 10秒以下 | 30秒以下 | 30秒以下 |
| 樣品在第2次火焰燃燒後持續發熱的時間 | 30秒以下 | 60秒以下 | 60秒以下 |
| 5個樣品的總燃燒時間 | 50秒以下 | 250秒以下 | 250秒以下 |
| 是否有燃燒的顆粒掉落 | 無 | 無 | 有 |
| 是否有燃燒到固定夾的位置 | 無 | 無 | 無 |
浪管接頭的樹脂材質：尼龍66之耐燃等級為UL94 V-2，橡膠材質：EPDM之耐燃等級則為UL94 V-0。
主要尺寸圖-公制牙
| 型號 | 適用電纜範圍 Ф(mm) | 螺紋長度(mm) |
|---|---|---|
| N-GNCG-M8-4.8 | 2 ~ 4.8 | 8 |
| N-GNCG-M12-7 | 4 ~ 8 | 8.5 |
| N-GNCG-M12L-7 | 4 ~ 8 | 15 |
| N-GNCG-M16-10 | 5 ~ 10 | 10 |
| N-GNCG-M16L-10 | 5 ~ 10 | 15 |
| N-GNCG-M20S-12.5 | 6 ~ 12.5 | 10 |
| N-GNCG-M20-13.5 | 8.5 ~ 14 | 11 |
| N-GNCG-M20L-13.5 | 8.5 ~ 14 | 15 |
| N-GNCG-M25L-18 | 12.5 ~ 18 | 15 |
主要尺寸圖-德制牙 PG
| 型號 | 適用電纜範圍 Ф(mm) | 螺紋長度(mm) |
|---|---|---|
| N-GNCG-PG7-7 | 4 ~ 8 | 8.0 |
| N-GNCG-PG9-7.5 | 4 ~ 8 | 8.2 |
| N-GNCG-PG11-10 | 5 ~ 10 | 10 |
| N-GNCG-PG13.5-12.5 | 6 ~ 12.5 | 10 |
| N-GNCG-PG16-14 | 8.5 ~ 14 | 10.8 |
| N-GNCG-PG21-17.5 | 12.5 ~ 18 | 12 |
| N-GNCG-PG29-25 | 17 ~ 25 | 12 |
